RFID技术的烟草仓储、物流管理系统

文章来源:博能科技 发布时间:2018-06-21 访问量:
一、射频识别系统简介

     1.1 概述  RFID是Radio Frequency Identification缩写,即无线射频识别技术。RFID技术是一种非接触式自动识别技术,它是通过射频信号自动识别目标对象并且获取相关数据,识别工作不需要人工干预,可以工作于各种恶劣环境。

    RFID技术可以识别高速运动物体并可同时识别多个标签,操作快捷方便。RFID技术是具有无接触、精度高、抗干扰、速度快及适应环境能力强等显著优点,能够广泛应用于生产管理、物流管理、交通运输、医疗卫生、商品防伪、资产管理及国防军事等领域。

    1.2 RFID基本组成原理  RFID是一种先进功能强大的技术,它基于无线射频技术,能够作为物资的识别手段。RFID除存储唯一标识号以外,还能够存储大量和物资相关的有用的信息,并通过无线方式安全传输。RFID标签将被封装在物资表面,其包含各种信息将被存储在标签中央的芯片当中。标签中包含的信息能够被与之配合工作的读卡器在可控范围内读取并且更新。RFID读卡器能够有多种接口和方式跟后台的软件系统进行连接,进行更为复杂逻辑处理。RFID技术与现在常见的条码技术不同,RFID标签能够携带信息量更大,能通讯举例更长,使用方式灵活。


    电子标签芯片将存储唯一标识以及所代表物品的相关信息;从外观上来看,标签能够有各种不同的封装形式;从供电方式上看,标签分为有源跟无源两种。具有信号收发功能,实时读取监控范围内的RFID标签,并且通过适当网络将读到的信息传递到后台的软件系统。

    B.RFID中间件  RFID系统“心脏”,在获取有关前端标签各种实时的信息,并根据客户需求进行实时处理。由于RFID标签具有可读写的能力,对于需要频繁改变数据内容场合尤为适用,中间件主要作用是阅读器管理、数据采集跟   系统指令传达,广泛的用于供应链上的仓库管理、运输管理、生产管理、物料跟踪、运载工具和货架识别、商店、特别是超市中商品防盗等场合。

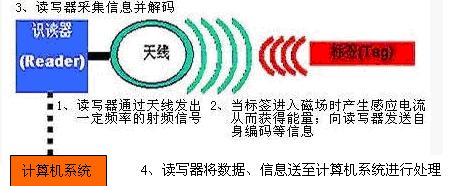

     1.3 RFID的工作原理  读写器通过天线发送出一定频率射频信号,当标签进入天线辐射场的时候,产生感应电流从而获得能量,发送出自身编码等信息,被读写器读取并且解码后发送至电脑主机进行有关处理。

    1.4 RFID系统的应用   射频识别系统可用来跟踪和管理几乎所有物理对象,因此可以广泛应用于各行各业,典型应用包括:物流、零售、交通、车辆、人员、资产等领域。

    二、背景及需求分析 烟草行业需将烟信息统一管理,是一项异常庞大跟烦琐的工作,除需要进行卷烟的信息跟踪,还需要在多个环节进行信息的确认;其次,传统H条码H系统有明显的缺点,如易污染、折损、需要停止等待逐个扫描等,批量识读效率不高,没有办法满足快速准确的需求。

    针对上述问题,哲云科技针对商业公司商业到货扫描和打码到条的实际需求,结合RFID非接触、存储容量大、读取速度快等应用特性,对商业企业结合打码到条三扫的RFID应用进行设计。用数字化管理系统,来进行对仓库管理总体的整合,也就是烟草商业企业的数字化仓库管理系统。它不仅可以满足现代H物流H中配送运转模式的要求,适用于大规模繁忙物流配送,确保H供应链H的高质量数据的交流, 同时,通过从企业生产线就开始追踪解决方案及在供应链中提升其透明度,可以有效遏制甚至杜绝体外循环,能够在烟草专卖管理上发挥巨大的作用。

解决方案

系统简介

    博能科技有限公司RFID烟草管理系统主要是利用后台数据库把电子标签与该电子标签所贴在的托盘上的件烟信息相关联。系统应用大容量电子标签,将电子标签和件烟条码信息相互关联,使电子标签与托盘上的件烟信息对应起来,通过采集电子标签数据就能够获取整托盘件烟的条码信息。系统把电子标签和件烟条码信息与相应的仓库管理系统相结合,使仓库管理到区域(库位)、管理到托盘、管理到件烟等等,提高货物的盘点效率,有效减少货物盘点的错误。

工作流程

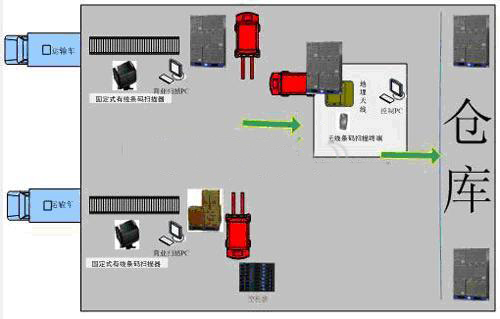

件烟到货 件烟到货以后,其工作流程如下图:


    详细操作流程:

    1.开到货单据;
    2.启动单据、分配设备;
    3.使用固定扫描器或手持扫描器对商业到货的件烟条码信息来进行采集,条码信息也传输给垛信息生成软件,条码信息在垛信息生成软件的数据库中按品牌在不同队列中进行排队(系统也支持用户设置成不区分品牌的按扫描顺序把条码进行排队)。
    4.人工对已扫描条码件烟进行托盘堆垛操作,对件烟条码的采集和堆垛操作都必须严格按照固有顺序进行。
    5.待某个托盘堆垛完成以后,运送到指定位置,人工使用手持条码扫描设备扫描此托盘中任意一件件烟,相应条码数据反馈给垛信息生成软件,垛信息生成软件从已经扫描的件烟条码队列中找到相应的整托盘条码信息,通过地埋固定的RFID设备对托盘中的电子标签进行读写操作,建立电子标签和整托盘件烟条码信息的垛信息,把此垛信息保存到了电子标签数据区域中,完成电子标签与件烟条码信息的关联操作,标志着此垛信息的生命周期的开始。(或者使用车载RFID设备,在叉车叉取托盘的时候就可以使用类似的方法完成电子标签与件烟条码信息的关联操作。)
    6.垛信息生成软件把成功写入电子标签的件烟条码信息传输给商业到货扫描软件,来完成商业到货的业务需求。
    7.完成关联操作以后,叉车把托盘运输到仓库区域。
    8.扫描完成确认单据。 针对没有条码的进口烟和罚没烟,不能通过条码扫描设备来采集件烟条码信息,为使之也能使用电子标签与整托盘的件烟信息关联起来,需要人为的在系统中定义进口烟和罚没烟的特殊代码,在码垛时候人工的录入进口烟和罚没烟的产地、品牌、数量等信息,系统自动生成定义好的指定数量的件烟条码,利用系统生成的条码与电子标签建立垛信息。在实际操作中应该要求进口烟和罚没烟不能混装在一个托盘中,对于不同性质的件烟必须分开码垛,便于管理。 在到货量过大及固定RFID系统故障的时候,能够使用移动RFID设备作为后备方式完成电子标签与件烟条码信息的关联操作。操作方式与固定RFID设备类似。 为完成码垛后进行码垛数据生成,需要进行一些设备的部署: 在适当的位置放置报警灯,用于提示写入数据是否成功。RFID写入成功的,由报警装置提醒工人用叉车把垛烟运送入库;RFID写入失败的由报警装置提醒工人查找原因,或使用RFID移动设备重新写入。

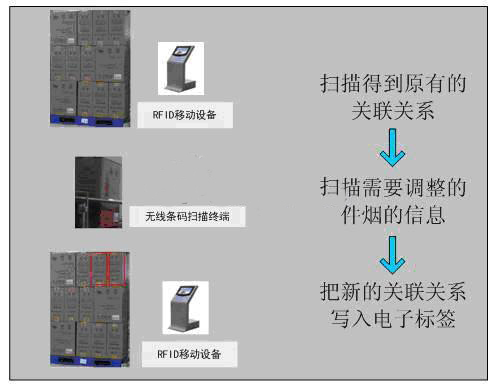

    件烟仓储 已建立了垛信息的托盘在企业内部仓储、流通中若发生托盘上件烟变更的情况,就需要把新的垛信息更新到电子标签的数据区域中,来保证垛信息的实时准确性。
详细操作流程:

     1.针对发生件烟变更托盘,首先使用移动RFID读写设备扫描托盘上电子标签,部署在移动RFID设备上的垛信息更新软件通过解析电子标签数据区域的数据,获得跟该电子标签相关联的所有件烟条码信息。

     2.再使用条码扫描设备采集调整的件烟(从托盘上取下的件烟和新放入托盘的件烟)条码信息,垛信息更新软件根据原有的垛信息自动生成新垛信息。  3.把新垛信息通过移动RFID读写设备保存到电子标签的数据区域当中,完成垛信息更新操作。

    3件烟领用 在建立和更新电子标签跟件烟条码的垛信息的时候,需要把电子标签与件烟条码的垛信息压缩并且加密,通过RFID读写设备,把压缩加密后的数据写入到电子标签的数据储存区域当中。在使用电子标签与件烟条码的垛信息时候,需要使用RFID读写设备从电子标签的数据区域中读出现前压缩加密的数据来解密解压缩,在使用完毕垛信息以后,需要销毁垛信息,就清空电子标签的数据区域数据即可根据客户的需求信息,打码到条件烟扫描软件获得领用信息,生成领用单据,操作工人领用件烟后,分拣之前,需要采集待分拣的件烟信息。针对按托盘领用的情况增加整托盘电子标签扫描的方式。

    增加一套RFID读写设备,以完成整托盘领用时按垛扫描的扫描方式。 详细操作流程: 1,开领用单据; 2,启动单据,分配设备; 3,针对逐件领用的件烟,可以使用条码采集设备根据领用单据进行件烟条码的采集。

    针对整托盘领用件烟,则需要把整托盘件烟运送到指定位置,打码到条件烟扫描软件使用地埋固定RFID系统扫描电子标签,获得电子标签的ID号,再解析电子标签数据区域的数据,获取到跟其相关联的所有件烟条码信息,相当于一次性扫描整托盘的件烟信息,以此方式来实现打码到条的整托盘件烟领用扫描。

    同时软件需要在电子标签数据区域中清除此垛信息,就标志着此垛信息生命周期的结束。

    扫描完成确认单据;

    扫描完成的件烟等待分拣。 在领用量过大及固定RFID系统故障的时候,能够使用移动RFID设备作为后备方式完成电子标签的扫描操作。操作方式与固定RFID设备类似。

系统组成
    软件系统 商业到货扫描软件 垛信息生成软件 垛信息更新软件 打码到件烟扫描软件 数据库系统

    硬件系统 RFID天线 RFID标签 RFID读写器 电子标签 无线AP 条码扫描枪

    应用效果 RFID技术在整个方案中得到合理的应用,数据集中问题变得非常的轻松和容易实现。一个完整供应链系统可以随时跟踪卷烟并自动记录着供应链中每个环节的真实情况。这些详实信息,能够通过计算机网络系统直接被国家及地方卷烟管理部门掌握,从而为国家局宏观调控和决策指挥提供全面、详细、准确、及时的决策依据。
