基于RFID技术产品防伪溯源系统设计跟实现

文章来源:博能科技 发布时间:2017-06-07 访问量:
    为了加强对产品监督跟管理,防止假冒伪劣,净化市场环境,有效的保护生产者跟消费者的合法权益,许多生产企业都在不断大的加大其产品的防伪溯源得特性。 传统的防伪技术,如激光全息、激光打标、特殊油墨、特制纸张、传统数码防伪、组合印刷防伪跟3D立体防伪等,这些技术在应用初期有一定的防伪效果,都是容易获得通用技术,非常容易仿制造假,防伪效力有限,或者根本就不能防伪。

    在这种情况之下我们迫切需要一种新的防伪溯源技术来有效制止假冒劣质产品在市场的流通,建立起完善的监管追溯运营模式。 基于RFID技术的产品的防伪溯源系统是经过对行业的深入分析研究推出的,采用了先进的RFID自动识别技术,以RFID电子标签作为防伪溯源的信息载体,是集成RFID技术、计算机网络技术、数字通信技术、数据库技术、软件工程技术于一体大型信息系统。

    该系统不但可以对假冒伪劣现象进行有效抵制,还能够提高企业的生产、物流的效率,提升企业整体管理水平,从而增强消费者的信心,提高产品知名度,树立产品品牌。 利用RFID技术防伪溯源,和传统防伪技术相比,它的优点在于每个标签具有全球唯一的ID号码,号码直接写入了芯片,没有办法修改、难以仿造;无机械磨损,防污损。 系统组成跟场景描述以及子系统划分

系统架构

    基于RFID的产品防伪溯源系统主要是由核心数据库、防伪认证中心、Web商品定义的管理系统、商品注册客户端软件、手机防伪查询终端的软件、手持机的防伪溯源终端软件、防伪查询机的终端软件构成,如图1。

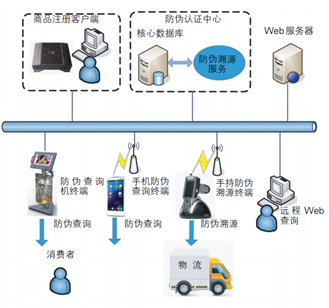

防伪追溯系统构架图
图1 防伪溯源系统构架图

    核心数据库是整个系统数据中心,采用了磁盘冗余和双机热备技术,并且提供定期数据备份、灾难恢复等功能,保证了数据安全。 防伪认证中心由核心数据库及防伪溯源服务构成,为整个系统的防伪查询及溯源终端提供统一的服务接口。商品注册客户端提供了商品的注册,即商品跟标签建立关联。

     Web产品定义管理系统实现以太网上商品定义及管理功能,其中主要包括商品防伪溯源信息查询、商品定义、商品信息维护、基于角色用户权限管理、商品的展示等功能。 防伪查询机终端用于在销售点便于消费者对商品防伪的查询,确认商品生产以及流通信息。

    手机防伪查询终端提供随时随地的验证商品真伪的功能。  手持机防伪溯源终端用于商品在流通过程中跟踪产品流向实时上传到防伪认证中心数据库并提供防伪溯源查询功能。

   系统应用场景的描述

    当产品生产出之后,需要对该产品进行防伪溯源的操作。制造商登录“Web商品定义管理系统”,定义商品相关的属性,如:品牌、生产日期等。商品属性定义完后,系统会自动转入到“增加商品”页面,   输入商品属性具体信息,保存到数据库。如果需要添加更加详细的商品信息,如图片、视频、商品介绍等,可以进入“编辑商品信息”页面,进行加载图片等操作,保存到数据库。商品信息定义完后,进行“商品注册”操作。

    制造商登录“商品注册客户端软件”,通过调用“防伪认证中心”提供服务接口,获取待注册商品,进行商品跟防伪码的关联操作,即商品注册操作。 商品注册完后,进入商品流通中防伪溯源操作。用户通过手机能够随时随地查询商品的防伪认证信息;用户通过防伪查询机能够在商品专卖店、超市、商店、零售点等地点,查询商品防伪认证信息; 用户通过手持机能够查询商品的防伪认证信息,也可以把商品流通中交割环节的信息上传到“防伪认证中心”的数据库。任何用户都可以在任何时间、任何地点通过浏览器查询商品防伪的认证信息。

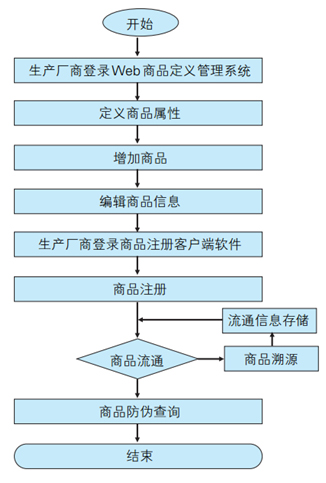

系统流程图
图2 系统流程图
 各子系统

    防伪认证中心

    防伪认证中心由核心数据库及防伪溯源服务构成。核心数据库保存商品贴标写入数据、储运、销售、售后整个流程的溯源信息、商品介绍信息及系统运行管理相关的信息, 是整个系统的数据中心。数据库采用了磁盘冗余和双机热备技术,并且提供定期数据备份、灾难恢复等功能,保证了数据安全。为保证数据库安全,系统是不允许客户端直接访问数据库,提供“防伪溯源服务”接口,供给客户端使用。客户端必须经过系统的授权,才能够使用系统提供的服务。 “防伪溯源服务”采用WCF( Windows Communication Foundation )技术开发。WCF是Microsoft为构建面向服务应用提供的分布式通信编程框架,采用WCF技术为开发人员可以构建跨平台、安全、可靠跟和支持事务处理的企业级互联应用解决方案。WCF服务通过IIS(Internet Information Services)发布。客户端对数据库插、删、改、查操作,都必须通过WCF实现,如图3。

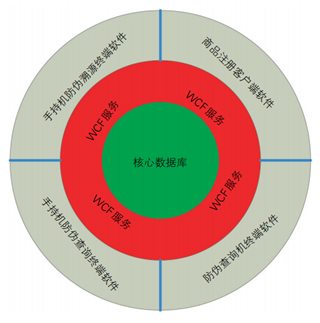

系统构架分层图
图3 系统构架分层图


Web商品定义管理系统

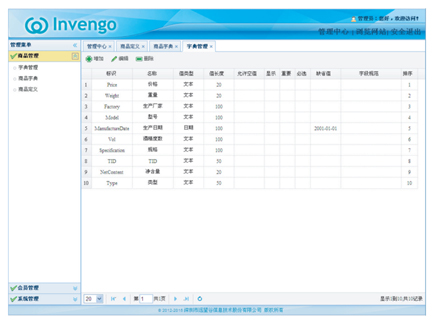

    Web产品定义管理系统实现了以太网上商品定义及管理功能,其主要包括商品防伪溯源信息查询、字典管理、商品字典、商品定义、商品信息维护、商品展示功能。普通消费者不需要登录,通过防伪码能够查询商品的防伪溯源信息。采用角色管理用户的权限,便于用户管理以及系统操作安全。商品防伪溯源信息查询:通过防伪码查询商品防伪及溯源信息并图文并茂显示,包括商品验证信息及产品在流通过程中记录的信息。字典管理:管理所有商品的属性,即商品属性的字典。首先定义所有的商品属性,用户能够从中选择个别属性组成具体商品属性。

 商品定义:根据商品具有的属性,从商品字典中选择相关的属性,动态生成了商品表。

  商品字典:某种类型商品的属性维护,如修改、排序、能否显示等。  商品展示功能:登录Web,页面图文并茂显示商品的信息。

    Web商品定义管理系统UI部分采用了jQueryEasyUI框架,后台使用C#语言。jQueryEasyUI是一组基于jQuery的UI插件集合,而jQueryEasyUI目标就是帮助web开发者更轻松的打造出功能丰富并且美观的UI界面。Web服务器采用微软公司Internet Information Server(IIS)。  、

    商品信息维护:某件商品信息插、删、改、查操作。
 产品注销:阅读器首先读到了RFID电子标签信息,然后通过调用“防伪认证中心”提供商品注销服务接口,解除商品跟RFID电子标签的关联,标签初始化的操作。
 标签检测:阅读器首先读到RFID电子标签的信息,然后通过调用“防伪认证中心”提供商品查询服务接口,获取商品信息并且图文并茂显示。
防伪查询机终端软件

    防伪查询机终端软件提供对商品防伪认证的在线查询功能,该终端软件作为客户端,调用WCF服务获取数据。该查询机终端部署在公共场合(如超市、专卖店),终端软件通过调用“防伪认证中心”提供防伪服务接口,能够及时准确地返回商品信息数据,提供安全有效的防伪查询。软件界面友好精美,语音提示丰富准确,查询到信息的图文并茂。软件在空闲时候,提供商品相关信息的视频播放。




   商品注册客户端软件

    商品注册客户端软件用于待防伪商品的注册,即商品跟RFID电子标签建立关联。主要包括了标签注册、产品注销、标签检测。   用户通过授权登录商品注册客户端软件,根据用户定制的商品信息,形成不同商品结构和属性,提供各种类型的商品的注册。标签注册:通过调用“防伪认证中心”提供的标签注册服务接口,对商品进行注册,同时向标签中写入信息,支持商品生产流水线操作。
