设备管理中RFID技术的应用和设计
文章来源：落伍者论坛 发布时间：2017-01-19 访问量：人
RFID在设备管理中的应用
1、设备管理现状
随着计算机应用的普及，信息化程度的一直不断的提高，数据中心设备的规模一直不断的扩大，对设备管理要求也越来越高。传统的非自动化手工设备管理方式已经无法适应大规模设备管理的要求，已经逐渐被采用计算机数据系统管理方式所取代。
但是数据采集仍然依赖先纸张记录，然后再手工输入计算机的方式。这不但造成大量的人力资源浪费，而且还由于人为的因素，数据录入速度慢、准确率低。随着设备规模的持续不断的发展，目前设备管理中的数据采集方式已经难以满足设备管理快速、准确的要求。
但是数据采集仍然依赖先纸张记录，然后再手工输入计算机的方式。这不但造成大量的人力资源浪费，而且还由于人为的因素，数据录入速度慢、准确率低。随着设备规模的持续不断的发展，目前设备管理中的数据采集方式已经难以满足设备管理快速、准确的要求。
我们在实际工作中还遇到了设备信息采集和设备运行维护矛盾的问题，这样限制了设备管理工作的开展，表现主要下面几个方面：
(1)标签粘贴与查看。一般来说，数据中心设备上粘贴的有两种标签，一种是设备出厂时设备厂家粘贴的设备条码标签，这类标签往往是粘贴在设备后部边缘处，本身不方便查看，粘贴的角度也非常不适合条码设备扫描。
而且设备上架运行以后，设备后部往往会连接各类线缆，查看设备条码的时候会对设备运行安全带来隐患。另一种是设备转固了以后，在设备上粘贴资产标签。
这类标签粘贴位置的选择上存在问题。为了查看或者扫描方便，标签需要粘贴在方便查看的设备的前表面，而网络设备跟服务器设备的前表面一方面凹凸不平、粘贴不牢靠，另一方面是标签粘贴也容易遮挡设备的警示灯，设备部件接口等。
(1)标签粘贴与查看。一般来说，数据中心设备上粘贴的有两种标签，一种是设备出厂时设备厂家粘贴的设备条码标签，这类标签往往是粘贴在设备后部边缘处，本身不方便查看，粘贴的角度也非常不适合条码设备扫描。
而且设备上架运行以后，设备后部往往会连接各类线缆，查看设备条码的时候会对设备运行安全带来隐患。另一种是设备转固了以后，在设备上粘贴资产标签。
这类标签粘贴位置的选择上存在问题。为了查看或者扫描方便，标签需要粘贴在方便查看的设备的前表面，而网络设备跟服务器设备的前表面一方面凹凸不平、粘贴不牢靠，另一方面是标签粘贴也容易遮挡设备的警示灯，设备部件接口等。
针对上述问题，设备管理部门做过大量的实验，结果都是无法让人满意。
(2)设备更换流程很复杂。设备维护部门的部门在进行设备维修更换的时候，需要通知设备管理部门同时更改设备标签和设备管理系统中的设备信息，保证了设备信息准确有效。
设备管理的人员往往跟在系统维护人员后面疲于粘贴标签，并且手工修改系统内的设备信息。当设备量巨大、设备更换频繁的时候，设备更换与核查工作更多依赖于设备管理人员的工作责任心与工作的细致程度。
然而，工作中的疏漏是在所难免的，设备信息出现差错的时候，就难以追查历史信息。然而RFID标签的非接触自动读取方式，都可以很好地解决上述的问题。
3 RFID系统效果
设备管理的人员往往跟在系统维护人员后面疲于粘贴标签，并且手工修改系统内的设备信息。当设备量巨大、设备更换频繁的时候，设备更换与核查工作更多依赖于设备管理人员的工作责任心与工作的细致程度。
然而，工作中的疏漏是在所难免的，设备信息出现差错的时候，就难以追查历史信息。然而RFID标签的非接触自动读取方式，都可以很好地解决上述的问题。
3 RFID系统效果
以设备核查工作为例，对5000万台设备进行信息核查，传统人工核查方式需要两个人10个工作日的反复查看及核对，才能得到较为准确的核查结果。而利用RFID技术只需要一个人在半天内就能完成设备核查工作，准确性非常高。
将RFID技术引入设备管理工作，大大减少了人工核查工作量，提高了设备信息采集的准确度，解决了设备管理和设备运行维护之间的矛盾，有效地完成了设备进出的自动化控制以及生命周期内的跟踪，提高了设备管理工作的效率与管理水平。
因此引入了RFID技术，利用RFID标签替代资产标签和设备条码标签，利用RFID阅读器自动读取的方式，代替维护人员用眼查看或条码扫描仪扫描的方式。
2、RFID系统的设计
1 设备选型
首先，由于设备量较大，希望读取的速率较快，读取距离也较远，一般来说高频标签要比低频标签具备更好的读取速率与读取距离，同时技术与标准上较超高频标签成熟稳定。
其次，数据中心设备因它的金属表面以及机房环境电磁信号强，在标签选择上，需要选择的是具有较好封装技术的抗金属标签，以减少因金属表面反射电磁波而产生对标签信息读取的影响，抗金属标签成本较高，往往会是普通标签的十几倍。
其次，数据中心设备因它的金属表面以及机房环境电磁信号强，在标签选择上，需要选择的是具有较好封装技术的抗金属标签，以减少因金属表面反射电磁波而产生对标签信息读取的影响，抗金属标签成本较高，往往会是普通标签的十几倍。
基于成本考虑，放弃有源标签与大容量信息存储标签。第三，在RFID读写器选型的时候，除了考虑成本与需求外，需要选择和标签相适合匹配的读写器。
2 系统设计

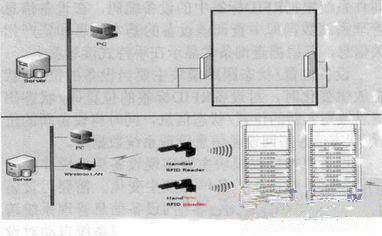

根据设备管理工作当前的需求，RFID系统设计如图1所示
当设备到货后，在设备侧面粘贴上RFID标签，标签内存储设备终身携带的唯一标识信息以及其他状态位信息。在库房和机房入口处安装固定式RFID读写器，读写器会通过局域网同设备信息管理系统连接，当贴上电子标签的设备进入或是离开库房和机房的时候，电子标签内的数据会被自动读取，并且被上传至信息管理系统，设备管理员可以实时追踪设备的状态跟位置信息。同时，会配备手持式RFID读写器，设备管理员可以使用其自动进行大批量设备信息采集，通过无线网络跟设备信息管理系统连接，设备信息自动上传到设备信息管理系统，自动进行数据的比对，完成设备核查盘点的功能。RFID系统实施以后，很好地解决了标签粘贴和查看的问题，大大的提高了设备核查的效率与准确性。于设备更换跟踪问题的解决，中间件技术是关键。基于工作需要和成本考虑，结合本单位实际情况，对RFID系统和现有管理信息系统进行了对接和整合，设计具有设备更换授权和设备状态/位置跟踪功能的中间件系统。首先对标签内的数据区划分信息域，根据实际需求设计标签内数据区编码。其中设备编码区域存储的信息与现有设备信息管理系统中的设备编码保持一致，一旦写入不再更改。所占存储位32字节；位置码存储设备位置信息占用8字节；状态码存储设备状态信息，如：运行，故障，维修，报废等等占用8字节。中间件具有以下三项主要功能：设备信息查询模块、设备位置跟踪模块、设备更换授权模块。
中间件系统总界面主要功能是实现登陆，并在后台连接设备现有信息管理系统数据库。显示系统主要功能模块界面。
设备信息查询模块主要实现设备查询功能，当设备管理员使用手持式读写器扫描RFID标签时，中间件系统根据RFID标签中的设备编码，在设备信息管理系统数据库中查询该设备的基本信息和资产相关信息，并根据查询条件显示在手持式读写器上。
设备位置/状态跟踪模块主要当设备的位置/状态放生变化时，对设备RFID标签的位置码/状态码信息域写入新的位置/状态信息，同时将设备新的位置/状态信息写回设备信息管理系统数据库。设备更换授权模块主要实现设备更换操作的授权和审核功能。当设备信息发生变化，需要写设备RFID标签时，中间件系统会向设备信息管理系统请求授权，授权通过后，设备信息管理系统自动对设备更换操作信息进行记录，包括设备编码、设备更换类型、更换时间、授权人等信息。
中间件系统的开发和使用，有效完成了RFID系统同现有设备信息管理系统的对接和整合，在手持式读写器终端上完成了设备查询、设备位置/状态跟踪和授权历史记录等功能。简化了设备更换流程的复杂性，同时通过技术手段加强了对设备更换流程的监督。
设备位置/状态跟踪模块主要当设备的位置/状态放生变化时，对设备RFID标签的位置码/状态码信息域写入新的位置/状态信息，同时将设备新的位置/状态信息写回设备信息管理系统数据库。设备更换授权模块主要实现设备更换操作的授权和审核功能。当设备信息发生变化，需要写设备RFID标签时，中间件系统会向设备信息管理系统请求授权，授权通过后，设备信息管理系统自动对设备更换操作信息进行记录，包括设备编码、设备更换类型、更换时间、授权人等信息。
中间件系统的开发和使用，有效完成了RFID系统同现有设备信息管理系统的对接和整合，在手持式读写器终端上完成了设备查询、设备位置/状态跟踪和授权历史记录等功能。简化了设备更换流程的复杂性，同时通过技术手段加强了对设备更换流程的监督。
