RFIDduxieqi/' target='_blank'>RFID读写器
一、读写器概要
        读写器又称为阅读器(取决于是否可以改写电子标签数据)、编程器等,是读取和写入电子标签信息的设备。读写器是射频识别系统中非常重要的组成部分:一方面,电子标签返回的微弱电磁信号通过无线方式进入读写器的射频模块并转换成数字信号,再经过逻辑处理单元进行处理和存储,完成对电子标签的识别或读写操作;另一方面,上层软件对读写器需要进行交互,实现操作指定的执行和数据的汇总上传。
二、读写器基本功能
        读写器的基本任务是和电子标签建立通信关系,完成对电子标签信息的读写。
        Ⅰ、给标签提供能量:标签在被动式或半被动式的情况下,需要读写器提供能量来激活电子标签;
        Ⅱ、实现与电子标签之间的通信:读写器对标签进行数据访问,其中包括对电子标签的读数据和写数据;
        Ⅲ、实现与计算机之间的通信:读写器能够利用一些接口实现与计算机的通信,并能够给计算机提供信息,用于系统终端与信息管理中心进行数据交换,从而解决整个系统的数据管理和信息分析需求;
        Ⅳ、实现多个电子标签的识别工作:读写器能够正确地识别其工作范围内的多个电子标签,具备防碰撞功能,可以与多个电子标签进行数据交换;
        Ⅴ、实现移动目标的识别:读写器不但可以识别静止不动的物体,也可以识别移动的物体;
        Ⅵ、读写器具备数据记录的功能:可对需要记录的数据信息进行实时记录,以达到信息中心进一步进行数据分析的需求。
三、读写器的工作过程
        读写器通过空间信道向电子标签发送指令,标签接受指令后做出回应,从而实现了识别功能,读写器获取的信息一般会回传到中心系统,同时接收从系统下达的其他指令。

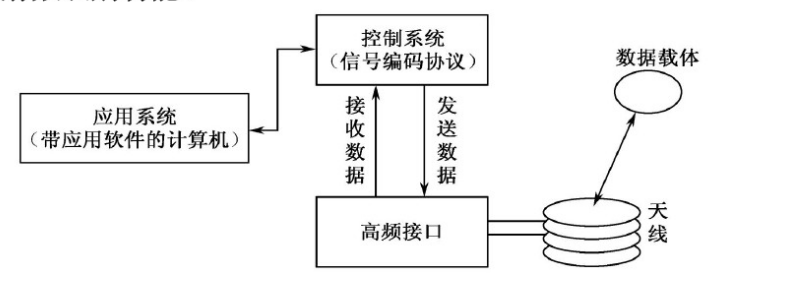

四、读写器的构成
        读写器一般是由天线、射频模块、控制处理模块、I/O接口模块组成的。
        1、天线:是发射和接收射频载波的设备,不管是那种读写器都需要天线或是耦合线圈。在确定的工作频率和宽带条件下,天线发射由射频模块产生的射频载波,并接收从标签发射回来的射频载波,天线是电子标签和读写器的空间接口。
        2、射频模块:由射频震荡器、射频处理器、射频接收器及前置放大器组成,可分为发射通道和接收通道两部分。射频模块有两大主要功能,一是将读写器欲发往电子标签的命令装载到射频信号上,经由发射天线发送出去;二是对射频标签返回到读写器的回波信号的解调处理,并将处理后的回波基带信号送到控制处理模块。
        3、控制与处理模块:是射频读写设备的智能单元,其主要功能包括实现发送到射频标签的命令的编码,回波信号的解码。差错控制,读写命令流程策略控制。发送命令缓存,接收数据缓存,与后端应用程序之间的接口协议实现,I/O控制等。
        4、I/O接口模块:用于实现读写设备与外部传感器、控制器以及应用系统主机之间的输入和输出通信。常用的接口类别有RS23串行接口、RS422/485串行接口、标准并行打印接口、以太网接口、红外线IR接口、USB接口。
五、读写器的分类
        1、按通信方式分类:读写器优先和标签优先两类;
        2、按传送方向分类:全双工和半双工两类;
        3、按应用模式分类:固定式、便携式、一体式、模块式四类。
六、博能科技读写器产品

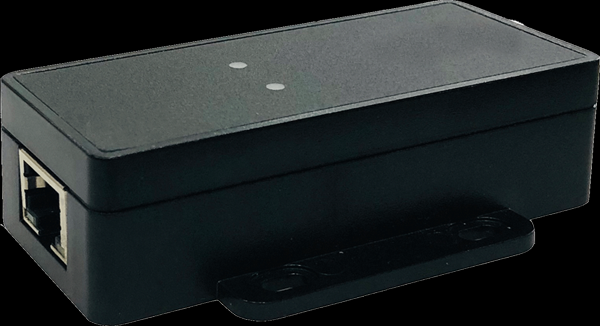

        1、工业级超高频迷你读写器—单通道 BN5008

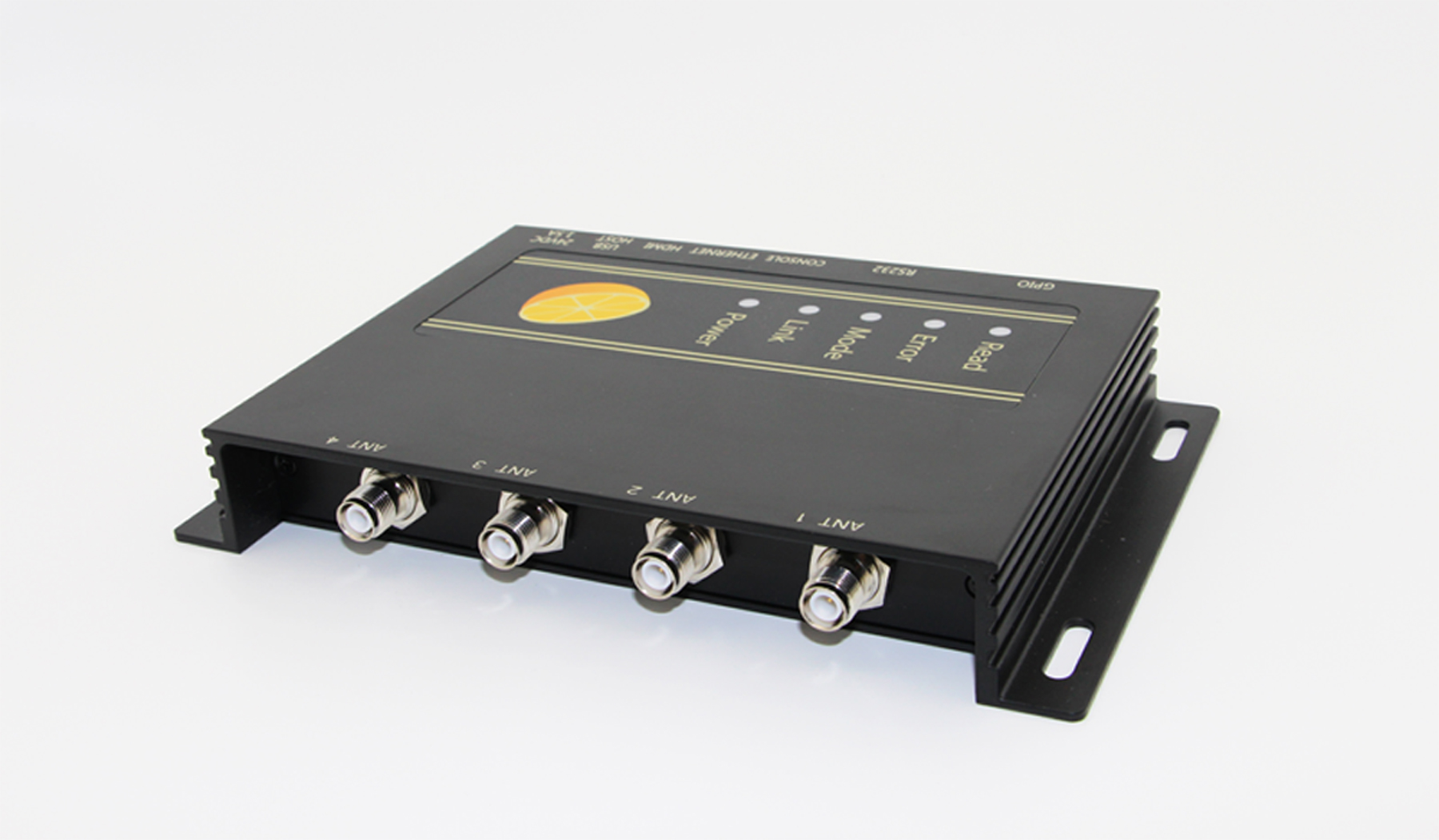

 2、BN5007智能工控读写器

读写模块 Impinj R2000
数据接口 USB Console x1, RS232 x1, USB2.0 x2(host),RJ45 x1
操作系统 Linux 操作系统
CPU 1.2GHz
DDR 1GB
Wi-Fi 802.11n
显示 HDMI x1
支持协议 ISO18000‐6C/EPC Global C1G2
支持频段 ETSI,865~867MHz
FCC,902~928MHz
CCC,920~925MHz、840 ~ 845MHz
NCC,924~927MHz
天线 4路 TNC(外螺内针)
发射功率 1.0dBm ~ +30dBm,1.0dB步进
读取距离 9M(与标签有关)
输入电压 12VDC(电源适配器供电)
标准输出入 Input x4,Output x4,Reset x1,5VDC Output x1
PoE 支持 802.3af
工作温度 ‐20℃~+50℃
储存温度 ‐40℃~+70℃
工作湿度 10%~90%
物理尺寸 214(L)x 136(W)x 32(H)mm
软件SDK Microsoft .NET SDK,Java SDK,支援全功能指令集
二次开发 读写器提供二次开发。开发语言Java, ANSI C


3、BN5006超高频一体式RFID读写器

性能参数
工作频率 902-928MHZ(北美)
920-925MHZ(中国)
860-960MHZ(多国频率标准可在此范围类定制)
支持协议标准 EPC C1 GEN2/ISO18000-6C
盘点标签方式 902MHZ-928MHZ跳频或定频(频率范围可以设置)
盘点速度 > 250Tags/S
输出功率 7-31.5dbm,步阶1dB
输出功率平坦度 0.5dB
天下增益 12dB 水平线极化
识读距离 >15m
射频芯片 ImpinJ R2000
电气参数
工作电压 9-24VDC
工作电流 0.6A*12V peak@30dBm(视输出功率而定)
0.2A*12V(PA关闭)
35mA*12V(待机状态)
80uA*12V(深睡眠状态)
机械参数
机械尺寸 385mm(长) X  385mm(宽) X 80mm(高)
重量 2.15Kg
安装方式 万向结支架立杆安装方式
环境参数
工作温度 -20~55℃
存储温度 -30~85℃
工作湿度 5% - 95% 无冷凝
接口参数
通讯接口 10/100M Base-T 以太网口 x 1
RS232 或 RS485 x 1
GPIO 1路开关量输入(光耦隔离)
2路开关量输出(继电器节点)
状态指示 内置蜂鸣器

      沈阳博能科技有限公司是一家专业从事自动识别技术及物联网相关技术的科技型企业。公司集研发、生产、销售及服务于一体,致力于将物联网技术与“互联网+”有机结合,不断开拓RFID技术的应用领域。主要产品包括:电子标签、读写设备及相关配件,并为客户提供自动识别技术系统、RFID自动化仓储系统、固定资产智能管理系统、畜牧业信息化管理系统、智能巡检系统等。

地址:沈阳市和平区长白二街浑河天地31层
电话:15142580885
